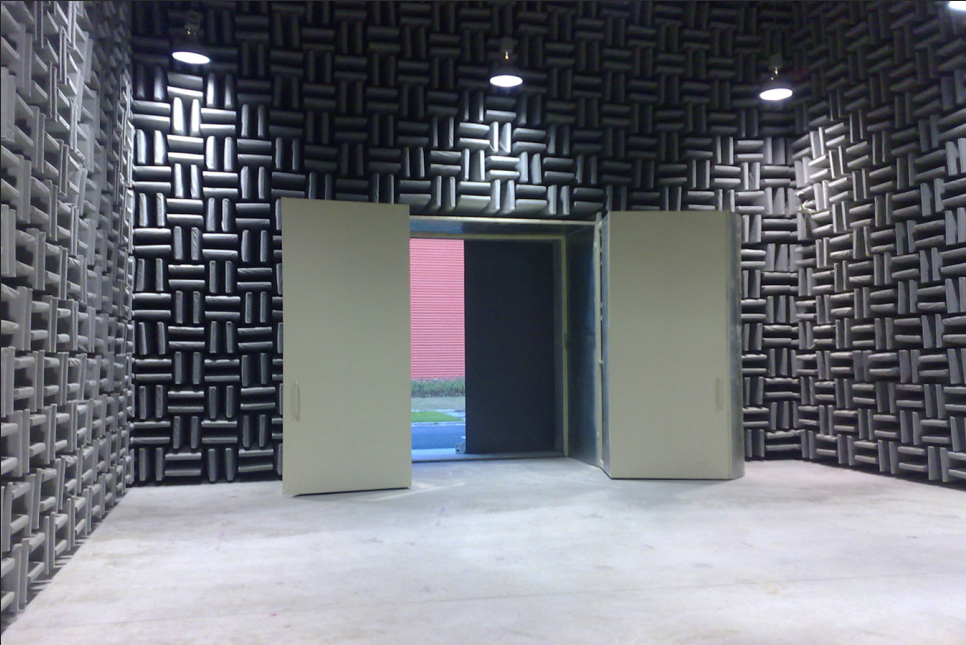

半消聲室設計

點擊數: 更新日期: 2020-07-30 06:09:15

一、半消聲室概念

半消聲室是聲學實驗和噪聲測試中極其重要的實驗場所。其作用是提供一個半自由場空間的低噪聲測試環境。半消聲室的主要功能：

●提供聲學全自由場環境

●低噪聲測量環境

半自由場空間

半消聲室的主要功能是為聲學測試提供一個半自由場空間。半自由場是指聲波在無限大空間傳播時，除地面外，不存在任何反射體（面）。

自然界中的半自由場空間是指自由空間有一全反射面，聲波只能在180?半球方位自由傳播。常見的半自由場空間如水泥地面的大型露天停車場、室外藍球場、停機坪等。

聲波在半自由場空間里傳播有特定的物理定義為：

●對點聲源聲壓隨距離衰減，這就是聲能的反平方律；

●聲壓級在常溫壓下等于聲強級。這是在消聲室里測量聲功率的理論基礎。

背景噪聲

半消聲室的另一個功能是提供低背景噪聲的環境以適應測試環境的要求。根據.ISO3745-2003 Acoustics-Determination of sound power levels of noise sources using sound pressure. Precision methods for anechoic and hemi-anechoic rooms、.ANSI S12.55-2006 Acoustics - Determination of sound power levels of noise sources using sound pressure - Precision methods for anechoic and hemi-anechoic rooms和國標GB6882《聲學 噪聲源聲功率級的測定消聲室和半消聲室精密法》，在測試頻率范圍內，背景噪聲的聲壓級至少比被測聲源的聲壓級低6dB，最好是低12dB。

截止頻率

半消聲室是要在室內模擬半自由場空間，所以要求室內每個面吸聲系數為99%以上。設計一種能做到全頻帶（20Hz-20000Hz）的100%的吸聲體是不可能的。因為通用的材料對高頻聲波很容易被吸收，而低頻吸收則和材料的厚度（尖劈的長度）有關。截止頻率是指在此頻率以上，墻面的吸聲系統能保證99%的吸聲系數。實際工程中的全自由聲場空間是指對截止頻率以上的聲波，截止頻率越低，尖劈的長度要求就越大。一般而言，尖劈的長度適用于1/4波長理論。

在截止頻率以上，全消聲室是滿足自由場條件的，在截止頻率以下，全消聲室不能保證滿足自由場條件，在測量時需要根據GB 6882進行自由場修正。

半消聲室的鑒定方法

在實際工程中，聲場自由空間是鑒定消聲室好壞的關鍵依據。ISO 3745、.ANSI S12.55和國標GB 6882提供了鑒定全消聲室自由空間的鑒定方法。

另外，本底噪聲是全消聲室的另一個重要指標。測量中得到的本底噪聲是儀器的本底噪聲加消聲室的本底噪聲。

二、半消聲室聲學性能參數

1.半消聲室的大小和主要技術指標

※設計標準ISO 3745、.ANSI S12.55和GB 6882

※截止頻率125Hz（可根據要求擴展至50Hz）

※本底噪聲16dB(A)（采取特殊設計可達到11dB(A)

※外部尺寸

※內部尺寸根據需要和標準進行設計

※可用空間

2.聲學性能參數

2.1吸聲性能

所提供用于安裝的尖劈滿足吸聲系數在截止頻率上為0.99（以截止頻率125Hz尖劈為例）

頻率（Hz）吸聲系數

125 0.99

250 0.99

500 0.99

1000 0.99

2000 0.99

4000 0.99

8000 0.99

2.2消聲性能

半消聲室能提供頻率范圍從125Hz到8000Hz的近似半自由場環境，其反平方律性能偏差滿足以下列國際標準ISO 3745、.ANSI S12.55和GB 6882的要求：測量要求是用單頻信號，選在1/3倍頻程的中心頻率。

三、半消聲室設計

消聲室是聲學專業的實驗室用房，也是聲學測量研究領域的專業實驗室，隨著人們生活水平的提高，各類產品的噪聲污染問題已成為消費者和設備制造單位十分重視的問題。消聲室在電聲學產品的聲學性能檢測和機電設備的噪聲聲功率級測量中得到廣泛的應用，消聲室的設計，應在遵循聲學原理的基礎上，處理好使用要求與實驗室周圍的聲環境狀況以及建設造價等方面的關系問題。我們考慮消聲室設計中有關體積、體型、吸聲、隔聲等方面的技術問題，并結合消聲室建設的工程案例，最后可提供出經測量，建成的半消聲室在聲學方面的各項指標均滿足或優于國家標準的要求的聲學設計。

四、半消聲室相關標準和規定

1、GB/T 6882-2016《聲學 噪聲源聲功率級的測定消聲室和半消聲室精密法》；

2、ISO 3745:2012 Acoustics -- Determination of sound power levels of noise sources using sound pressure -- Precision methods for anechoic and hemi-anechoic rooms即ISO3745《聲學-噪聲源聲功率級的測定-消聲室和半消聲室的精密測定法》；

3、JJF 1147消聲室和半消聲室聲學特性校準規范；

4、GB/T 18883-2002室內空氣質量標準；

5、GBT4214.1-2000《家用電器及類似用途器具噪聲測試方法第1部分》；

6、GBJ118-88《民用建筑隔聲設計規范》；

7、GB3096-2008《聲環境質量標準》；

8、GB50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范》；

9、ANSI S12.55-2006 Acoustics - Determination of sound power levels of noise sources using sound pressure - Precision methods for anechoic andhemi-anechoic rooms；

10、ISO3744 Acoustics-Determination of sound power levels of noise sources using sound pressure. Engineering method in an essentially free field over a reflecting plane
