專業級半消聲室

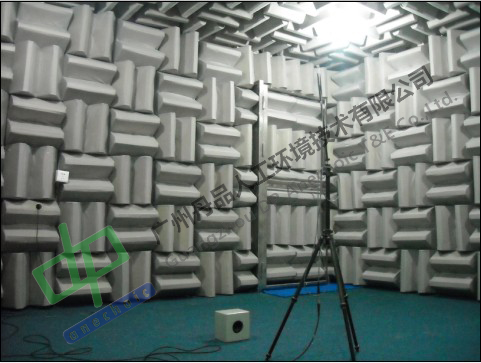

圖一：專業級 半消音室（半消聲室、消音室、消聲室）

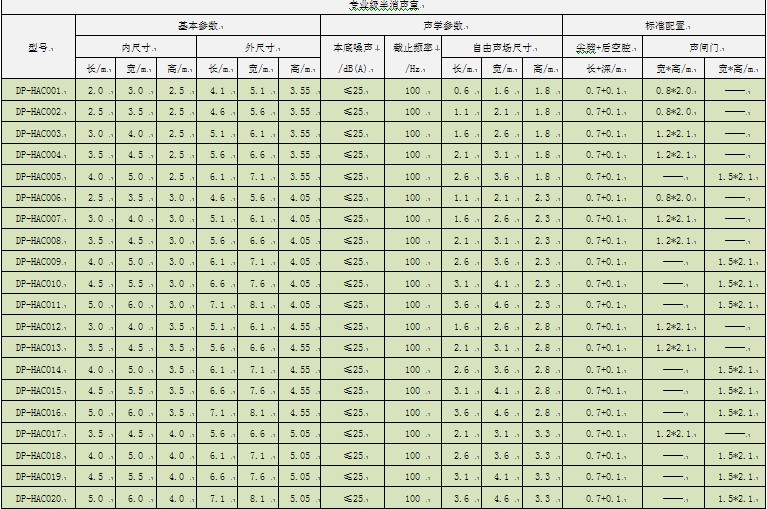

產品標準規格型號

可根據您的被測尺寸大小，環境噪聲特征等指標進行特殊定制。歡迎來電咨詢！

半消聲室是聲學實驗和噪聲測試中極其重要的實驗場所。其作用是提供一個半自由場空間的低噪聲測試環境。半消聲室的主要功能：

●提供聲學半自由場環境
●低噪聲測量環境
半自由場空間
半消聲室的主要功能是為聲學測試提供一個半自由場空間。半自由場是指聲波在無限大空間傳播時，除地面外，不存在任何反射體（面）。
自然界中的半自由場空間是指自由空間有一全反射面，聲波只能在180?半球方位自由傳播。常見的半自由場空間如水泥地面的大型露天停車場、室外藍球場、停機坪等。
聲波在半自由場空間里傳播有特定的物理定義為：
●對點聲源聲壓隨距離衰減，這就是聲能的反平方律；
●聲壓級在常溫壓下等于聲強級。這是在消聲室里測量聲功率的理論基礎。
背景噪聲
半消聲室另一個功能是提供低背景噪聲的環境以適應測試環境的要求。  根據.ISO3745-2003 Acoustics-Determination of sound power levels of noise sources using sound pressure. Precision methods for anechoic and hemi-anechoic rooms、.ANSI S12.55-2006 Acoustics - Determination of sound power levels of noise sources using sound pressure - Precision methods for anechoic and hemi-anechoic rooms和國標GB6882《聲學 噪聲源聲功率級的測定消聲室和半消聲室精密法》，在測試頻率范圍內，背景噪聲的聲壓級至少比被測聲源的聲壓級低6dB，最好是低12dB。
截止頻率
半消聲室是要在室內模擬半自由場空間，所以要求室內每個面吸聲系數為99%以上。設計一種能做到半頻帶（20Hz-20000Hz）的100%的吸聲體是不可能的。因?yàn)橥ㄓ玫牟牧蠈Ω哳l聲波很容易被吸收，而低頻吸收則和材料的厚度（尖劈的長度）有關。截止頻率是指在此頻率以上，墻面的吸聲系統能保證99%的吸聲系數。實際工程中的半自由聲場空間是指對截止頻率以上的聲波，截止頻率越低，尖劈的長度要求就越大。一般而言，尖劈的長度適用于1/4波長理論。
在截止頻率以上，半消聲室是滿足自由場條件的，在截止頻率以下，半消聲室不能保證滿足自由場條件，在測量時需要根據GB 6882進行自由場修正。
半消聲室的鑒定方法
在實際工程中，聲場自由空間是鑒定消聲室好壞的關鍵依據。ISO 3745、.ANSI S12.55和國標GB 6882提供了鑒定半消聲室自由空間的鑒定方法。
另外，本底噪聲是半消聲室的另一個重要指標。測量中得到的本底噪聲是儀器的本底噪聲加消聲室的本底噪聲。
二、半消聲室聲學性能參數
1.半消聲室的大小和主要技術指標
※半消聲室設計標準ISO 3745、.ANSI S12.55和GB 6882
※截止頻率125Hz（可根據要求擴展至50Hz）
※本底噪聲16dB(A)（采取特殊設計可達到11dB(A)
※外部尺寸
※內部尺寸 根據需要和標準進行設計
※可用空間
2.聲學性能參數
2.1吸聲性能
所提供用于安裝的尖劈滿足吸聲系數在截止頻率上為0.99（以截止頻率125Hz尖劈為例）
頻率（Hz）    吸聲系數
125                 0.99
250                 0.99
500                 0.99
1000               0.99
2000               0.99
4000               0.99
8000               0.99
2.2消聲性能
半消聲室能提供頻率范圍從125Hz到8000Hz的近似半自由場環境，其反平方律性能偏差滿足以下列國際標準ISO 3745、.ANSI S12.55和GB 6882的要求：
測量要求是用單頻信號，選在1/3倍頻程的中心頻率
2.3聲隔離性能
半消聲室的隔聲特性是根據設計要求和周圍環境決定。廣州丹品人工環境技術有限公司的“渦輪增壓微循環變頻消聲通風系統”專利技術（專利號：200520108948.5 ），能滿足以下隔聲特性：
倍頻程  （Hz）  125  250  500  1000  2000  4000  8000
傳輸損失（dB）  28  31   39    48    54    58    63
三、半消聲室組件
3.1專業吸聲尖劈材料（專利號：200720155131.2）
采樣超強綠色環保吸聲棉，表面作膠水固化處理。玻璃棉與飾面之間采用防塵處理技術，使尖劈表面易于清理，確保長期穩定的聲學性能參數。
3.２ 尖劈門（專利號：200920279477.2）
尖劈門采用 金屬穿孔吸聲尖劈結構，使尖劈門與內部尖劈組成完整的吸聲表面，尖劈門采用特制鉸鏈，使門的開關容易，長久不變形，尖劈門在打開時，能設計成與內墻尖劈齒齒交錯，節省空間。
3.３ 隔聲門 （專利號：200920279477.2）
在消聲室（半消聲室）的設計中，門是一個很重要的因素。一個好的隔聲門應該具有良好的隔聲性能和最優化的邊緣效應。 采用1.5mm厚冷軋鋼板，內加成型吸聲棉，鉸鏈采用進口產品，開門時整門上浮?；亻T時高密度磁性封邊條完半封閉，確保其聲學處理能與周邊其它部件的聲學處理相配以盡可能消除邊緣漏聲，強度滿足操作需求，長期使用不發生形變，同時外表面采用噴塑處理使顔色與尖劈相一致。
3.４ 內墻
內墻壁及天花板的結構可根據用戶要求設計，常用的結構有：
●混凝土結構---此結構隔聲效果好，但重量大。對浮筑地面要求高。
●“噪聲盾”復合隔聲結構---專利設計，由兩層鋼板構成，內層穿孔，夾層中充填高吸聲系數吸聲體，確保達到隔聲效果。重量較輕，但價格稍貴。
3.５浮筑地面
在外界噪聲較高或要求測振動的情況下，通常采用浮筑結構以隔離外界的影響，在浮筑結構中起關鍵作用的減振材料，減振方法有：
◆彈簧結構：隔振頻率可以做到（1Hz，此種結構在低噪聲要求很高時采用。但缺點為：造價高，維護困難，彈簧的防銹。
◆橡膠減振墊結構：隔振頻率可以做到（7Hz，此種結構在低噪聲要求高時采用。
◆玻璃棉氈減振結構：隔振頻率可以做到＜15Hz,此種結構造價低。
在實際工程中，采用什么樣的減振取決于：
● 要求的本底噪聲
● 周圍的環境、噪聲源和振動源

地面采用原有地面或根據實際情況更換吸聲系數小于0.06的水磨石或地轉。
3.6 照明
提供可滿足室內照明的白熾燈，白熾燈的本底噪聲及聲反射要求最小，同時也要考慮燈與室內整體設計的一致性和美觀性。
3.7  電路系統
除照明燈外，所有電路導管、電線及控制均要求安裝于尖劈后以避免聲反射。
3.8  走線管道 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　

走線管道滿足所需線路通過且不對測試有任休影響。
3.9   控制室
控制室的設計應該充分考慮到用戶的方面和使用功能，同時可以選擇安裝監控系統，以減少測量時人為影響。
