一、項目介紹
廣州市建筑科學研究院有限公司(Guangzhou Institute of BuildingScienceCo.,Ltd.)，原名為廣州市建筑科學研究院，成立于 1964 年 4 月。2008 年 9 月由事業單位改制為有限公司，國有持股 100%。具有工程檢測、檢查鑒定、工程咨詢、建筑工
程設計、市政工程設計、城市規劃、工程勘察、專業施工等業務資質，實驗室通過計量認證的檢測項目 30 個大類。廣州市建筑科學研究院有限公司向我司采購聲學實驗室項目。
聲學實驗室不僅是聲學測試的一個特殊實驗室,而且是測試系統的重要組成部分,實際上它也是聲學測試設備之一,其聲學性能指標直接影響測試的精度。
二、項目要求
為了保證聲學實驗室的本底噪聲 Lgn（A）≤30dB（A），需要對聲學實驗室進行隔音結構設計。
1、在原有墻體的基礎上，采用厚度為 50mm 的吸音材料。采用復合墻體和吸聲材料的隔音設計后，聲學實驗室的室內本底噪聲為 Lgn（A）≤30dB（A）。
2、隔音消聲門。聲學實驗室擬設計規格為：1000mm（W）*2000mm（H）的聲閘門，
滿足一人可以開啟和關閉。具體設計見下文。
3、隔聲量：墻體（除試件外）側向平均隔聲量△Lp≥ 50 dB(A)。
4、兩測試室間墻壁試件洞口約為 10 ㎡,洞口用實心磚墻填補用于側向隔聲量的測量，后期使用方根據使用情況進行拆除。
3、采用管道接口將外部信號線、電線等線路引入聲學實驗室內，對管道接口采用密封性能好的密封材料進行密封，以保證墻體的隔聲量不會因?yàn)榭紫兜仍蚨鴾p小。
4、聲學實驗室的室內地面進行特殊地面處理。
本聲學實驗室是采用房中房的聲學結構，產品測試是在聲學實驗室的內房中進行。
接收室尺寸：3650(W)x7690(L)x4000(H)，V≈112m，±100mm；
聲源室/混響室尺寸：5240(W)x7690(L)x4000(H)，V≈161m，±100mm；
三、整體設計結構圖
根據本次項目需求，廣州丹品公司對項目做了優化設計，聲學實驗室整體設計結
構圖如下頁所示：

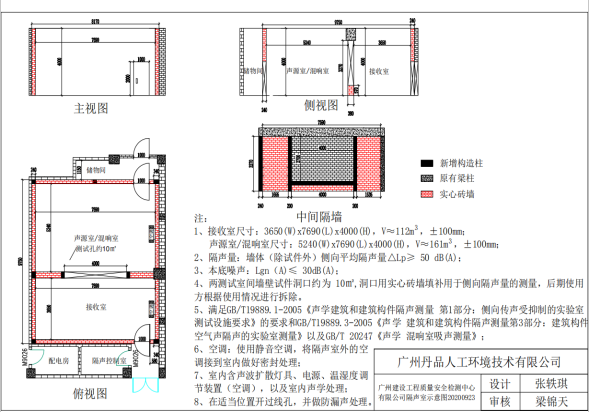

（聲學實驗室設計示意圖）
四、現場圖片

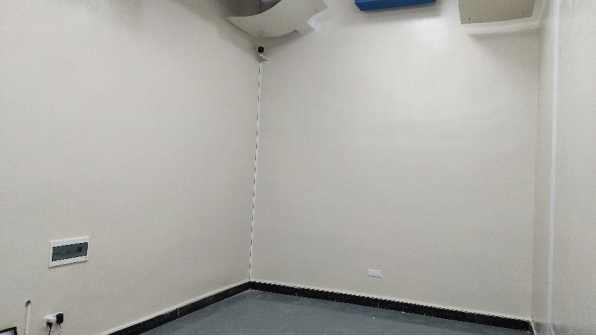

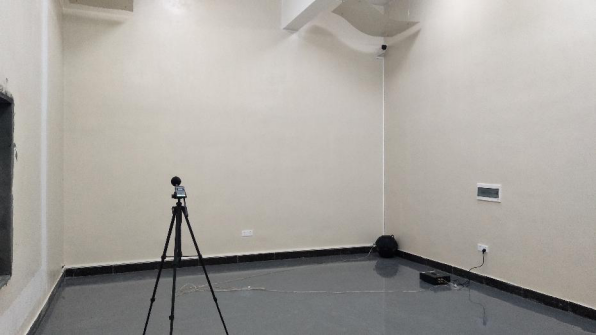

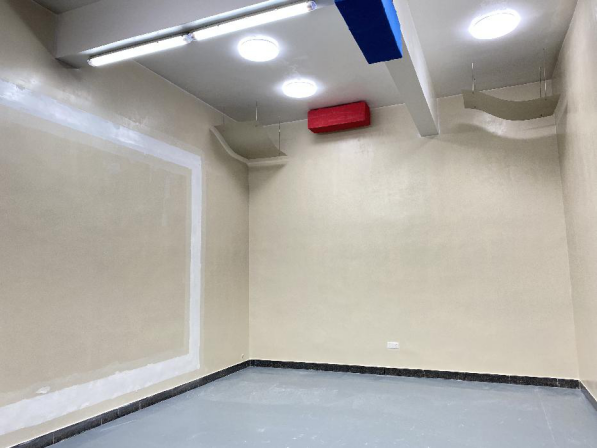

聲學實驗室室內
五、檢測報告

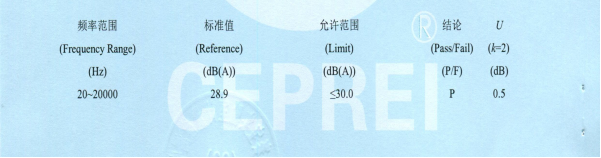

聲源室

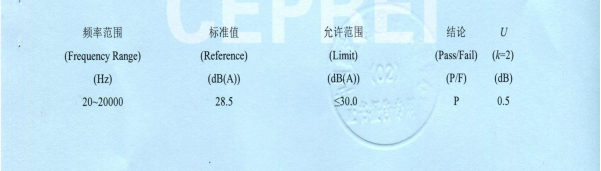

接收室

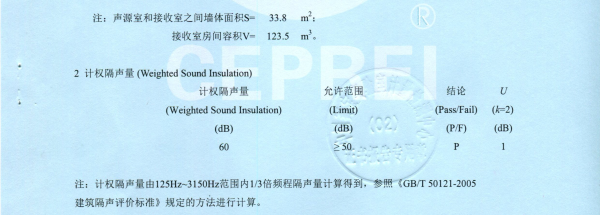

隔聲量

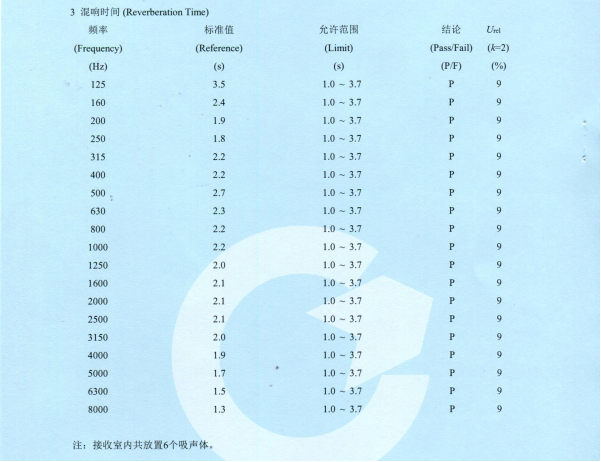

混響時間
