一、項目簡介
        貴州振華紅云電子有限公司（原中國振華集團紅云器材廠），隸屬于中電振華科技，是國內唯一一家從事瓷料配方研制、瓷料制備、科研生產及銷售為一體的國有中型企業，迄今已有近五十年的生產經營歷史。公司目前生產經營的主要產品有：壓電陶瓷被銀片、壓電陶瓷蜂鳴片、壓電陶瓷霧化片、壓電陶瓷蜂鳴器、壓電報警器、壓電陶瓷超聲波傳感器、氧化鋅避雷器系列產品、MLCC多層陶瓷電容器等。
        為致力于蜂鳴器、報警器噪聲實驗檢測，從而為調整噪聲尋求科學解決方案提供精準的數據。貴州振華紅云電子有限公司向我公司（廣州丹品人工環境技術有限公司）于簽訂了購買蜂鳴器、報警器噪聲實驗半消聲室合同。
二、項目要求
        由廣州丹品人工環境技術有限公司設計及承擔建設該蜂鳴器、報警器噪聲實驗半消聲室，并在規定的時間內竣工且通過驗收。產品竣工驗收合格后，繼續承擔質量保證、保修、維修和技術支持的責任。安裝地點為需方工廠內。
產品項目內容：
1）半消聲室安裝項目內部的有效凈尺寸：4800mm×4000mm×2500mm，則制作后外部有效尺寸分別 為：6400m×5600mm×3300mm；
2）半消聲室安裝項目安裝專業無回聲無噪聲的照明燈具 4盞，4個二三插插座相應地延長至丹品吸音消聲尖劈的凹形內部適合使用處；
半消聲室產品驗收主要條款：
1） 在無外界異常干擾的情況下，本底噪音Lgn（A）≤30dB（A）；
2） 滿足室內反射面上方近似半自由場環境的截止頻率 Fc≤125Hz。
三、現場勘查

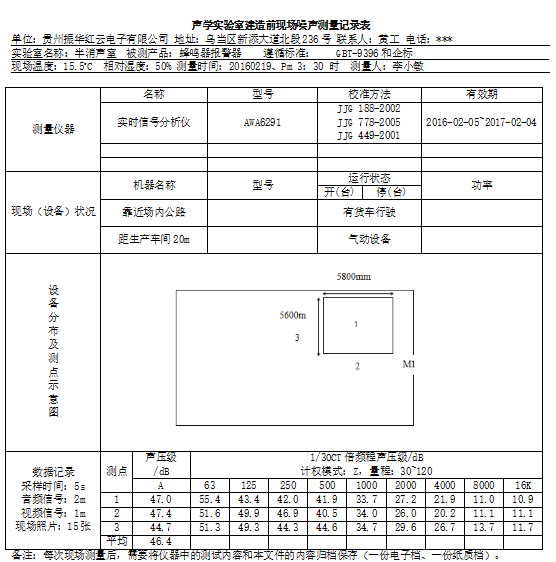

       我公司專業的聲學技術工程師在需方工廠正常的工作情況下，采集了建造現場的相關數據如下：

1點的測試數據頻譜分布為：

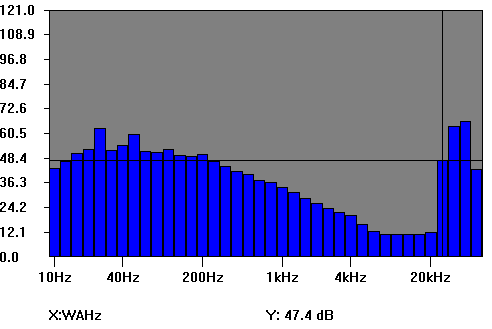

2點的測試數據頻譜分布為：

3點的測試數據頻譜分布為：

四、聲學設計
1、隔聲設計實現本底噪聲指標
2、吸聲設計實現半自由聲場的性能
3、消聲設計實現空氣動力學性能
4、隔振設計實現隔離距離半消聲室約3m處生產車間氣動設備的低頻振動

上述聲學設計的詳細資料請到本公司的官方網站中的下載中心免費下載，或請掃描本公司微信公眾服務號二維碼得到免費推送。

五、制造施工安裝

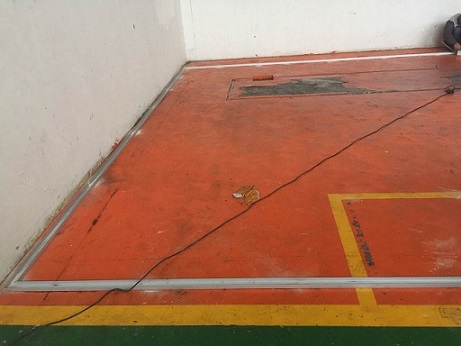

圖一、施工場地的確認

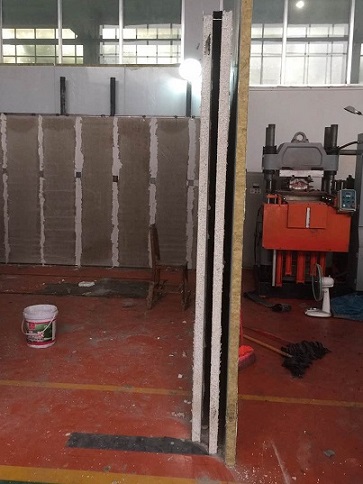

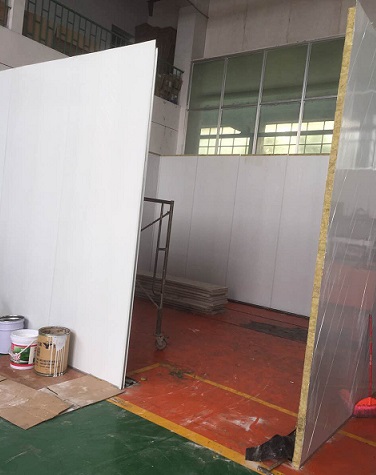

圖二、外復合隔聲墻體的施工

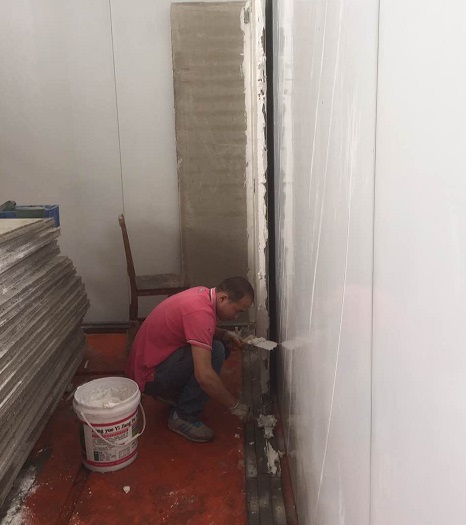

圖三、內復合隔聲墻體的施工

圖四、三層復合隔聲墻體的施工

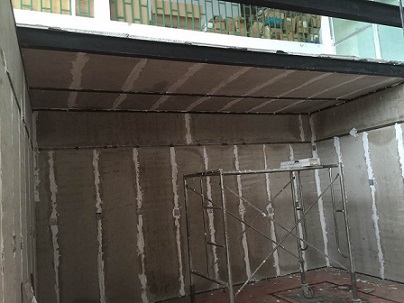

圖五、頂部天花的施工

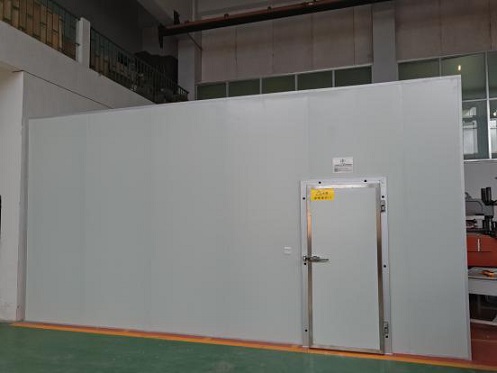

圖六、完工后的半消聲室的外景

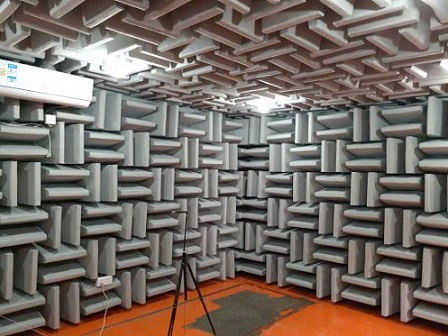

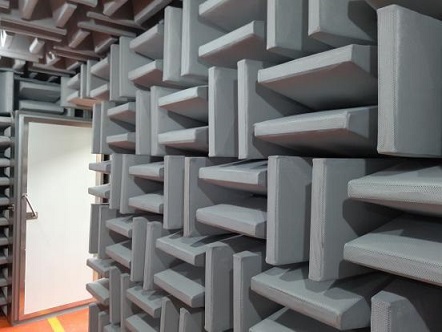

圖七、半消聲室的內景

圖八、半消聲室內部隔聲門的開合

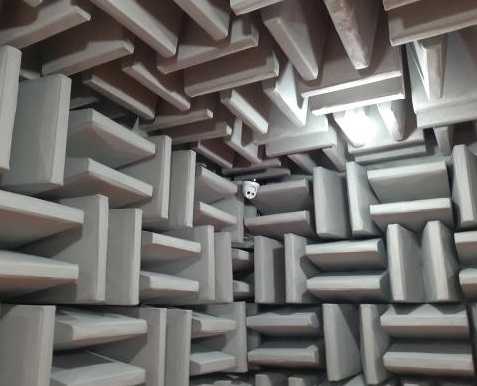

圖九、半消聲室內部監控設備

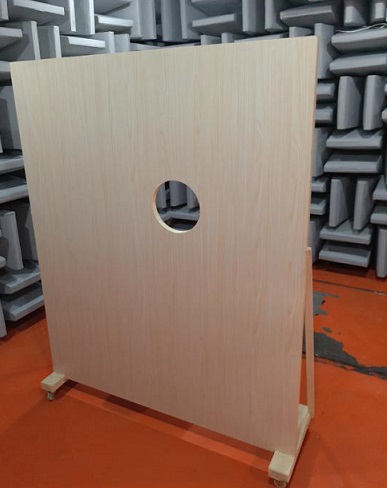

圖十、半消聲室測試用障板

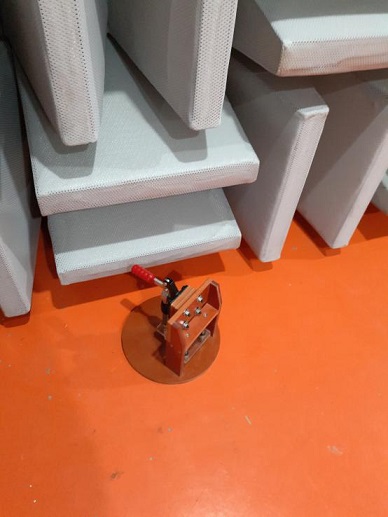

圖十一、半消聲室被測元器件

六、現場實測驗收

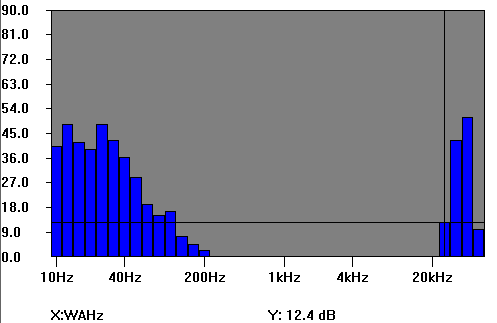

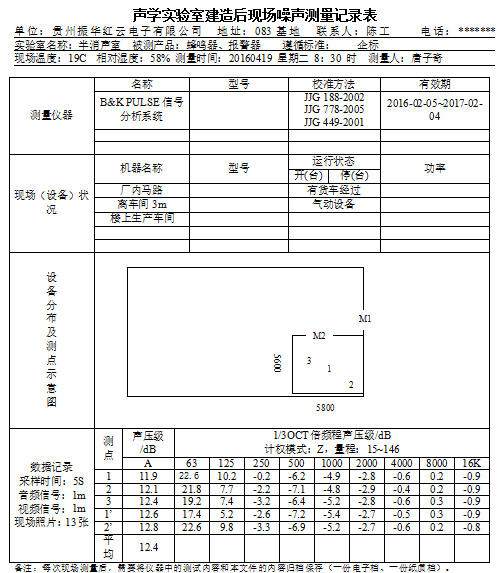

1.現場數據記錄

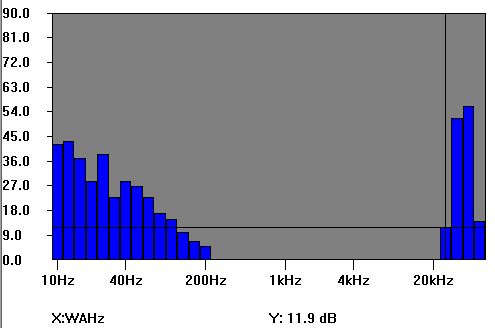

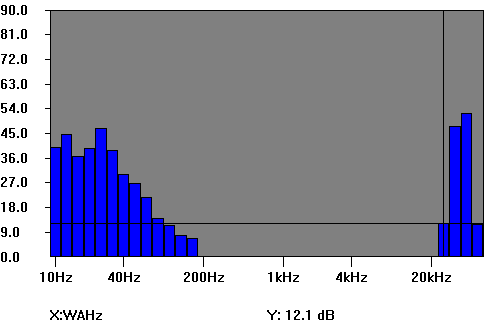

1點的測試數據頻譜分布為：

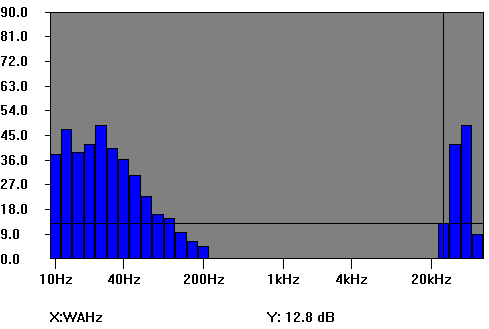

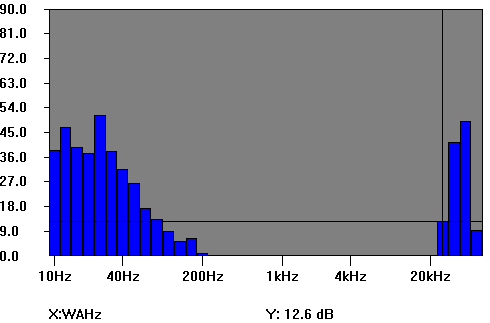

2點的測試數據頻譜分布為：

3點的測試數據頻譜分布為：

1`點的測試數據頻譜分布為：

2`點的測試數據頻譜分布為：

 2.半消聲室的聲學技術指標現場測試驗收

圖十二、聲學技術指標現場測試（由具有CNAS聲學計量資質的國家權威單位檢測）

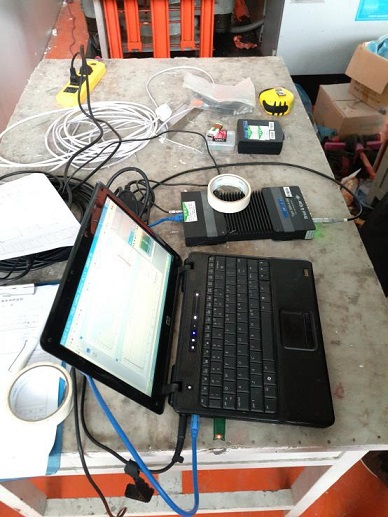

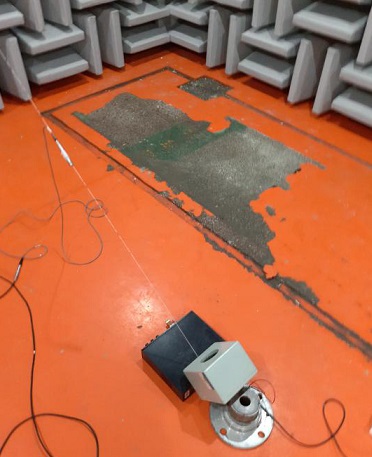

圖十三、聲學技術指標現場測試（用全套丹麥B&K的PULSE設備現場檢測）

七、測試結果：
1、距離半消聲室3m遠處的生產車間工作時，環境噪聲值Len（A）=46.4dB（A），室內本底噪聲值Lgn（A）=12.4dB（A）；
2、半自由聲場的性能：在125Hz~20KHz頻率范圍內進行1/3倍頻帶分析，通過將測試聲源發射的聲壓的空間衰減，與理想的半自由聲場中聲壓隨距離的平方反比定律的衰減相比較，其偏差值均在最大允許偏差內。

上述半消聲室制造施工安裝的詳細制作工藝和施工流程及驗收技術規范等資料請到本公司的官方網站中的下載中心免費下載，或請掃描本公司微信公眾服務號二維碼得到免費推送。
