一、項目簡介
    湖北美標汽車制冷系統有限公司是浙江銀輪機械股份有限公司控股的一家專業性汽車空調生產企業。公司位于湖北省荊州市，注冊資本7500萬元，是中國制冷空調工業協會汽車空調工作委員會理事單位，湖北省高新技術企業、創新型試點企業。公司主營業務為汽車空調系統及零部件制造銷售、安裝、維修及技術咨詢，擁有卡車、客車（6-12米頂置、半頂置、內置、微型）、轎車空調系統、管片式蒸發器、平行流冷凝器、水箱、管路、電子控制系統等主營業務的基礎工藝和技術平臺。
為致力于汽車空調的極致客戶體驗，用于汽車空調的噪聲檢測，從而為降低噪聲尋求科學解決方案提供精準的數據。湖北美標汽車制冷系統有限公司向我公司（廣州丹品人工環境技術有限公司）于簽訂了購買汽車空調半消聲室和丹品DP四通道噪聲與振動分析儀合同。
二、項目要求
    由廣州丹品人工環境技術有限公司設計及承擔建設該汽車半消聲室，并在規定的時間內竣工且通過驗收。產品竣工驗收合格后，繼續承擔質量保證、保修、維修和技術支持的責任。安裝地點為需方工廠內。
    產品項目?jī)?nèi)容：
    1） 半消聲室安裝項目建設方案及使用材料全部由供方負責設計安裝，供方將其專利技術“渦輪增壓微循環變頻消聲通風系統”（專利號：200520108948.5）的全部或部分應用于需方半消聲室安裝項目建設之中；
    2） 半消聲室安裝項目?jī)?nèi)部的有效凈尺寸：3800mm×3500mm×3400mm，則制作后外部有效尺寸分別 為：5800m×5500mm×4300mm；
    3） 半消聲室安裝項目安裝專業無回聲無噪聲的照明燈具 4盞，4個二三插插座相應地延長至丹品吸音消聲尖劈的凹形內部適合使用處；
    4） DP4A四通道噪聲與振動分析儀
    半消聲室產品驗收主要條款：
    1） 在無外界異常干擾的情況下，本底噪音Lgn（A）≤20dB（A）；
    2） 滿足室內反射面上方近似半自由場環境的截止頻率 Fc≤100Hz。
三、現場勘查
    我公司專業的聲學技術工程師在需方工廠正常的工作情況下，采集了建造現場的相關數據如下：

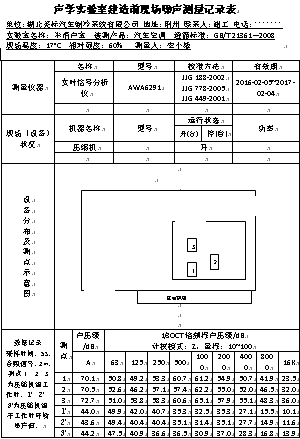

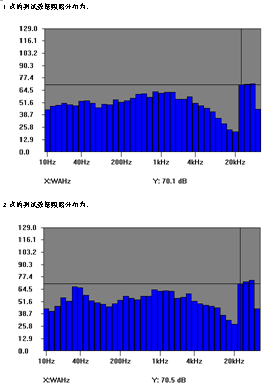

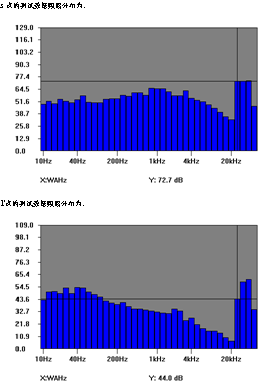

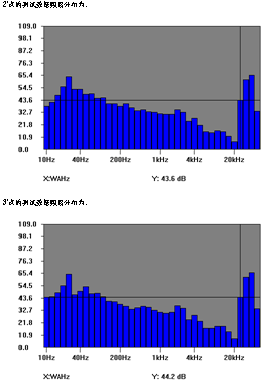

1、現場數據記錄：

備注：每次現場測量后，需要將儀器中的測試內容和本文件的內容歸檔保存（一份電子檔、一份紙質檔）。

四、聲學設計
1、隔聲設計實現本底噪聲指標
2、吸聲設計實現半自由聲場的性能
3、消聲設計實現空氣動力學性能
4、隔振設計實現隔離距離半消聲室約1.5m處的四臺壓縮機動力機組的低頻振動

上述聲學設計的詳細資料請到本公司的官方網站中的下載中心免費下載，或請掃描本公司微信公眾服務號二維碼得到免費推送


五、制造施工安裝

1、現場隔振地面土建施工

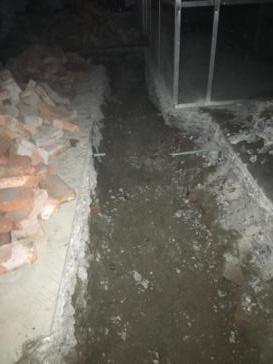

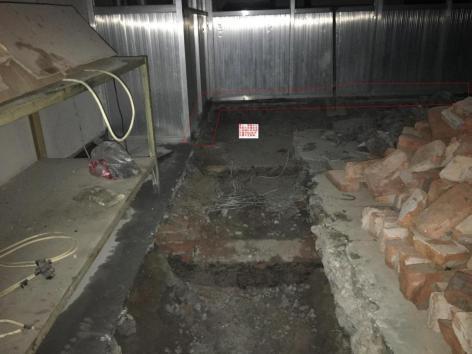

   圖一、現場隔振地面土建開始施工

       圖二、現場隔振地面土建施工指導

2、現場地面圈梁施工

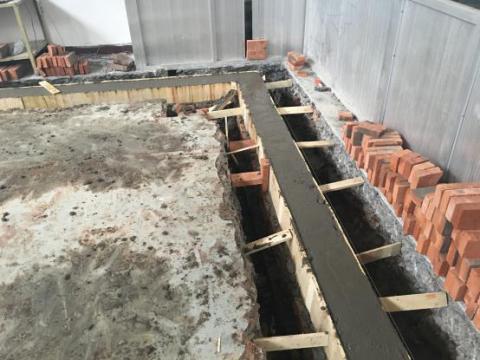

          圖三、現場地面圈梁施工

3、現場地面減振施工尺寸確認

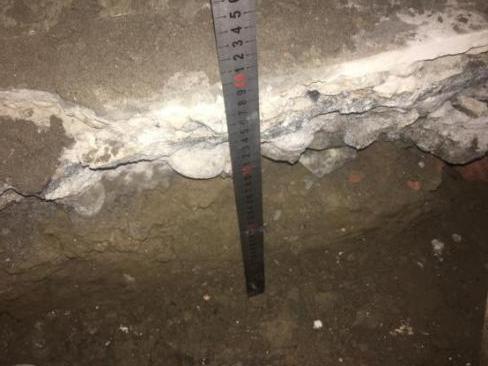

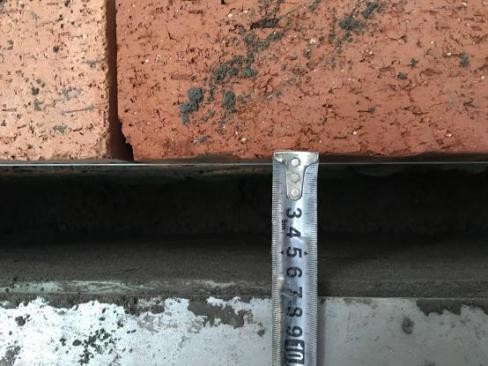

          圖四、現場地面減振施工深度尺寸確認

            圖五、現場地面減振施工寬度尺寸確認

4、現場隔聲墻體施工

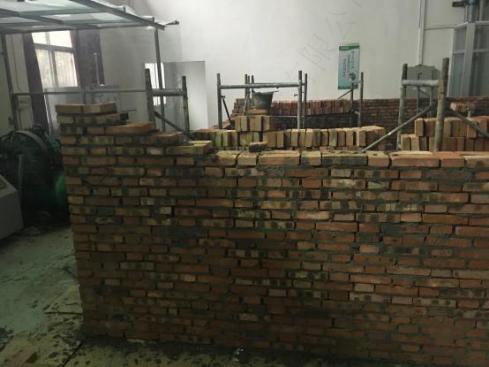

                  圖六、現場隔聲墻體施工

5、現場隔聲天面預埋件

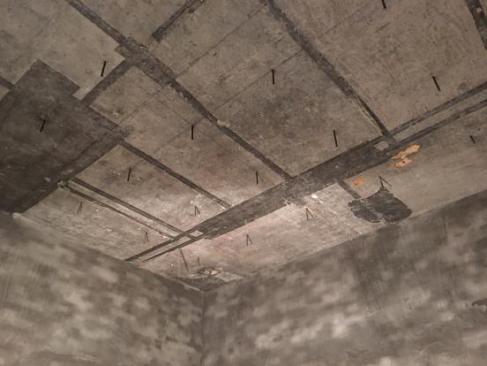

              圖七、現場隔聲天面預埋件

5、現場全反射地面

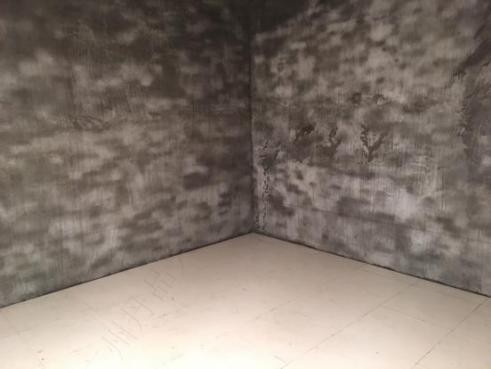

                 圖八、現場半自由聲場全反射地面

6、室內后空腔施工

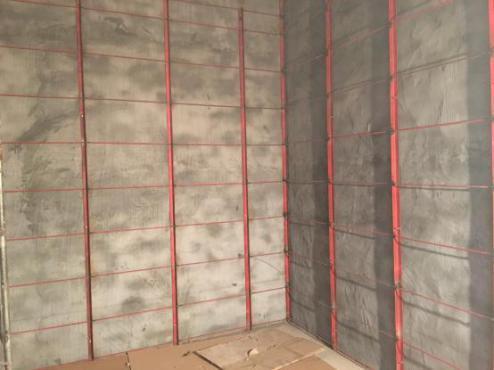

              圖九、室內半自由聲場后空腔施工

7、室內吸聲材料尖劈的安裝

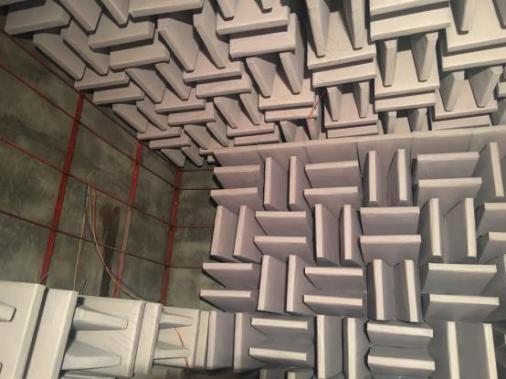

               圖十、室內吸聲材料尖劈的安裝調試

8、室內監控系統的安裝

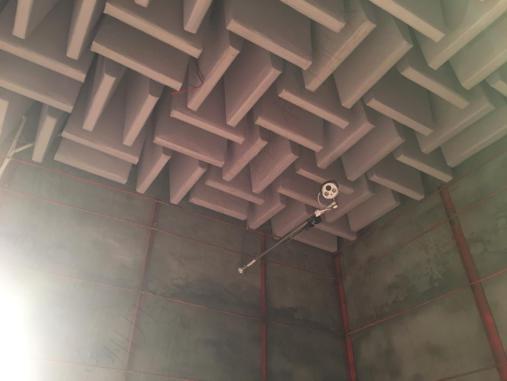

                  圖十一、室內監控系統的安裝

9、隔音消聲聲閘門的安裝

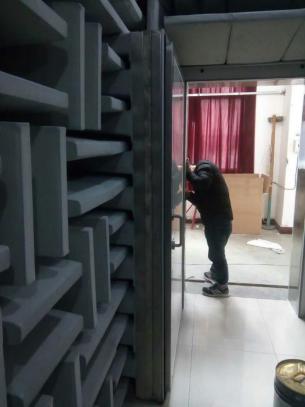

               圖十二、帶尖劈隔音消聲聲閘門的安裝

10、完工后的半消聲室

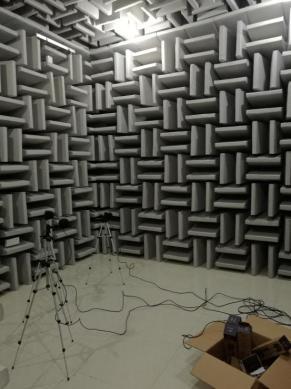

圖十三、完工后半消聲室內飾（中間為丹品DP四通道噪聲與振動分析儀傳聲器）

       圖十四、完工后半消聲室內飾（中間為被測汽車空調）

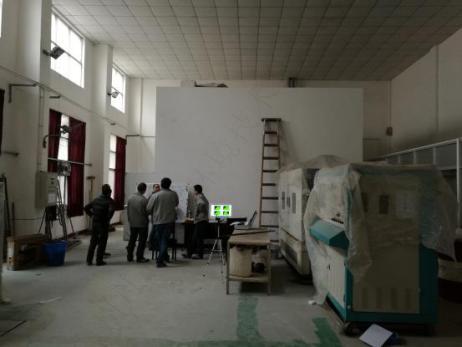

   圖十五、半消聲室外觀（中間為丹品DP四通道噪聲與振動分析儀培訓）

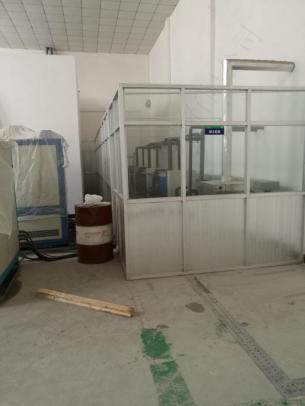

圖十六、距離半消聲室約1.5m處的四臺壓縮機動力機組（嚴重低頻振動源）

六、現場實測驗收
1、半消聲室的聲學技術指標現場測試驗收

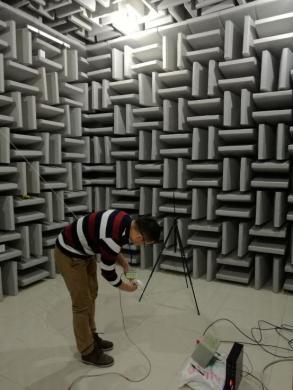

圖十七、聲學技術指標現場測試（由具有CNAS聲學計量資質的國家權威單位檢測）

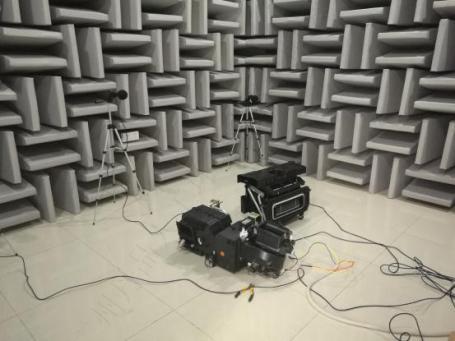

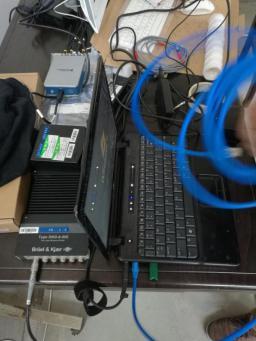

   圖十八、聲學技術指標現場測試（用全套丹麥B&K的PULSE設備現場檢測）

  上述半消聲室制造施工安裝的詳細制作工藝和施工流程及驗收技術規范等資料請到本公司的官方網站中的下載中心免費下載，或請掃描本公司微信公眾服務號二維碼得到免費推送。

七、測試結果：
1、距離半消聲室1.5m遠處的壓縮機組工作時，環境噪聲值Len（A）=71.9dB（A），室內本底噪聲值Lgn（A）=17.9dB（A）；
2、距離半消聲室1.5m遠處的壓縮機組不工作時，環境噪聲值Len（A）=45.2dB（A），室內本底噪聲值Lgn（A）=16.0dB（A）；
3、半自由聲場的性能：在100Hz~20KHz頻率范圍內進行1/3倍頻帶分析，通過將測試聲源發射的聲壓的空間衰減，與理想的半自由聲場中聲壓隨距離的平方反比定律的衰減相比較，其偏差值均在最大允許偏差內。
